◆ 产品概述

1、应用领域：产品广泛应用与石油、化工、盐化、煤化、冶炼、橡胶、食品、空调、注塑、医药、酿造、印染等行业的循环水冷却工艺当中。

2、产品特点：适用于中等或小型工业循环水系统、民用循环水系统。

3、产品型号：单体规格型号从8m3/h——1000 m3/h

◆ 工作原理

圆形冷却塔采用逆流式气热交换技术实现降温效果。

工业热水通过塔内喷淋雾化系统实现均匀布水，独特的填料流道，使水流在填料表面形成大面积的流动水膜，由顶部风机从底部引入冷风进入填料层，使空气能迅速带走水中的热量实现冷热交换，热量由顶部风机抽走，达到降温效果。

◆ 技术特点

1、结构特点：采用防腐型设计，内部无易损件，返修率低。外壳主体采用玻璃钢材质，内部钢结构件采用国标碳钢材质，并做热浸锌防腐处理，设计寿命20年。

2、换热效率：专利研发的填料结构，风阻小，对水的再分配能力大，热力性能高。

3、设计标准：

标准型：进水温度37-40℃，出水温度32℃，温差5-8℃；

工业型：进水温度42-60℃，出水温度32-35℃，温差10-25℃；

高温型：进水温度80℃，出水温度40-45℃，温差35-40℃。（可选择二次降温方式实现更低的降温效果）

4、维护成本：结构简单、安装简洁、易于操作、无易损件、返修率低。

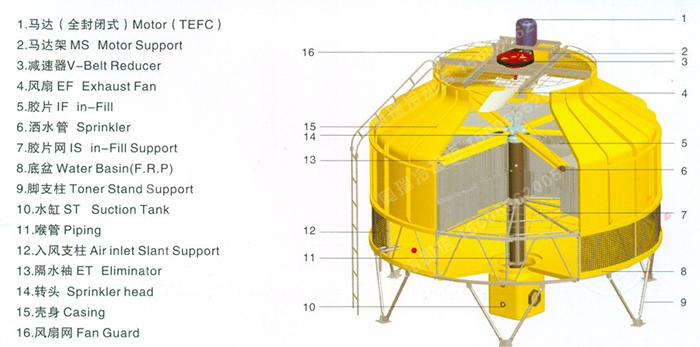

◆ 产品结构

围护和结构材料

FRP（加强玻璃钢聚酯材料）

304不锈钢

木质

消声装置选件

低噪音风扇

小滴影响吸收器

消音器

散热片类型

PP材质，耐温120℃

PVC材质，耐温60℃

木质，耐温

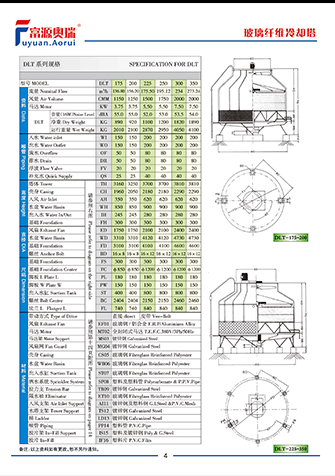

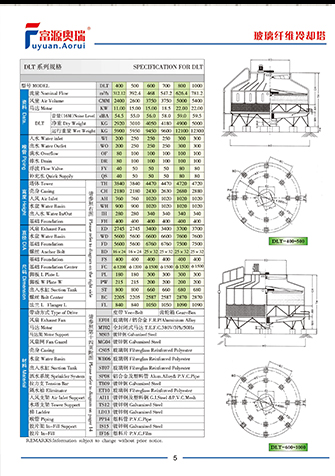

◆ 新型圆形逆流式冷却塔参数

注：

1.设计工况参数：湿球温度WBT=27-28℃,大气压力P=99400Pa

进水温度T1=37-40℃,出水温度T2=32℃, 水温降△TS=5-8℃；

进水温度T1=42-43℃,出水温度T2=32-33℃, 水温降△TS=10℃；

进水温度T1=50-60℃,出水温度T2=35℃, 水温降△TS=15-25℃；

2.水泵选型小于冷却塔的饱和流量，本系列冷却塔为自然通风机力冷却塔，为了保证气热交换的降温效果，冷却塔内需要预留一定的散热余量。

3.冷却塔自身需要的进水压力，3-7米的扬程即可，即0.03-0.07mpa，切勿水压过大。

4.型号说明：D—低噪音型   LT—冷却塔

5.以上资料如有更改，恕不另行通知。
