◆ FQG全自动浅层介质过滤器简介

　　浅层介质过滤器是利用石英砂作为过滤介质，在一定的压力下，把浊度较高的水通过一定厚度的粒状或非粒的石英砂过滤，有效的截留去除水中的悬浮物、有机物、胶质颗粒、微生物、氯、嗅味及部分重金属离子等，终达到降低水浊度、净化水质效果的一种过滤设备。

FQG系列全自动浅层介质过滤器是我公司代理的专利产品，具有自主知识产权，适用于农业灌溉、工业用水、生活用水及市政给水系统。FQG系列全自动浅层介质过滤器安装容易，运输方便，使用、维护简单，且具有很高的性价比，并以其独特的优势，立足于市场，备受青睐。

FQG全自动浅层介质过滤器使用范围：1、主要用于水处理除浊、软化水、电渗析、反渗透的前级预处理，也可用于地表水、地下水等方面。可有效的去除水中的悬浮物，有机物、胶体、泥沙等。 2、可广泛应用于电子电力、石油化工、冶金电镀、造纸纺织、制药透析、食品饮料、生活饮用水、工厂企业用水、游泳池等。可满足各行业液体过滤需要。

　　当系统处于过滤状态时，未经过滤的水通过上部的布水器，配合球形外壳，以接近平流的状态到达过滤器内的填料层。当水流过填料层时，杂质被截留在填料层内。过滤器底部的收集器将过滤后的水均匀地收集并流出。平流过滤，决定了过滤器在高的流速下过滤，仍可达到良好的过滤效果。

　　随着杂质在填料层中的不断聚积，压头损失（即压差）将不断增大。当压差达到一定的设定限度或过滤时间达到设定值时，系统将自动转换至反洗状态，以清洗填料层并清除聚积起来的杂质，对系统来说，经常性的反洗以清除聚积起来的杂质是的。

　　当系统进入反洗状态时，通过PLC控制改变三通阀的通断位置（进口关闭，排污口打开），其他过滤罐中经过过滤的水部分流入要反洗的过滤罐中。由于系统压力被反洗的过滤单元的填料层在水流的冲击下被冲起，杂质则通过三通阀的排污口被排出。

　　在FQG系统中，特殊设计的集水器使填料层在反洗状态时形成内环流，填料之间互相搓洗，大限度地提高反洗效率，减少所需的反洗水，同时反洗时不跑料。 当反洗结束时，阀门又恢复到过滤状态，而下一个过滤单元则进入反洗状态。一般一个系统由多个过滤罐（单元）组成，它们依次反洗，以保证反洗时不断流。

◆ FQG全自动浅层介质过滤器产品分类

2.1 小型浅层介质过滤器

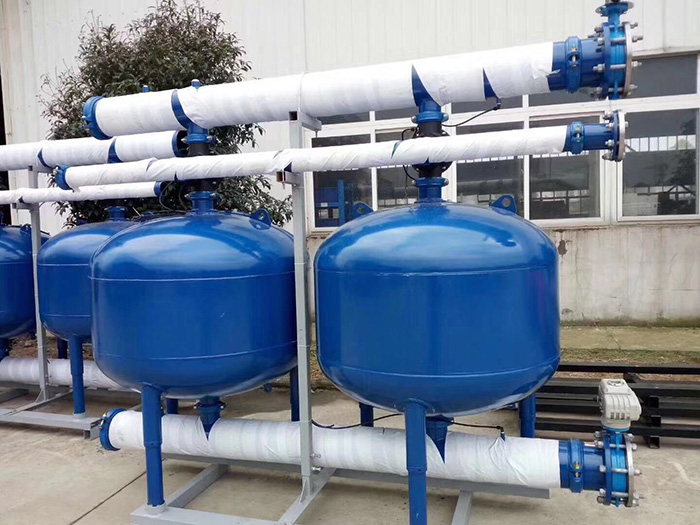

　　小型浅层介质过滤器主要指直径为φ1200mm、φ1400mm、φ1600mm三种类型的过滤器，其主要结构如下：

　　FQG单元主要部件由球形罐体，布水器，集水器，手孔及支腿等组成。

　　球形罐体：可以充分配合布水器，均匀布水；配合集水器的55个水帽，反冲洗时形成内环流，不跑沙。

　　布水器：使未过滤水即使在高流量的情况下亦能均匀流过填料层，并在填料层上维持一平整水面。

　　集水器：独特的55个蘑菇状压差补偿集水器，使系统在过滤状态下各部分水压平衡，过滤流速高，效率高；在反洗状态下，形成内环流，反冲效率高且不跑沙。

　　手孔：过滤器有上、下两个手孔，方便安装及更换布水器和集水器，并且上手孔可用于观察和加料，下手孔可用于清空和维护。

　　支腿：可拆卸支腿方便运输，减少运输成本，现场安装方便，高度可调，更好的适应不平整的地面。

2.2 大型浅层介质过滤器

　　此类过滤器为直径＞φ1600mm的浅层介质过滤器，由于其流量较大，不能配置常规的电磁隔膜三通阀，结构与小型浅层介质过滤器略有区别；主要由以下部分构成：配套管线和阀门。其中过滤器单元包括：

　　筒体：主要由上封头+直段+下封头组成；

　　布水器：多采用挡板式、钻孔管式，使待过滤水源即使在高流量的情况下亦能均匀分布在填料层，避免冲击滤料层造成不平整影响过滤效果。

　　集水器：采用多孔板+滤帽组成；

　　排气阀：用于设备进水除段的排气作用；

　　人孔：在过滤器有上、下两个人孔，方便安装及更换布水器和滤帽，并且上手孔可用于观察和添加滤料，下手孔可用于清空和维护。另外直段底部有一个人孔，可以用于滤料的更换清空；

◆ FQG全自动浅层介质过滤器技术参数

※里面部分参数可根据实际需要进行调整

◆ FQG全自动浅层介质过滤器安装示意及运行

4.1 浅层介质过滤器单连体结构（φ1200-φ1600）

　　单连体浅层介质过滤器过滤原理：正常过滤过程中，进水在罐体介质的截留作用下去除杂质。为了解决单连体运行过程中反洗水源的来源问题，设备重新设置一条管路，引用待过滤水源进行反洗。此时出水口关闭，反洗进水阀打开，待过滤水源通过Y性过滤器过滤后从罐体出水口进入滤料层进行反洗，反洗隔膜阀切换打开，正常排污。

设备从工厂撬装后整体发货，现场对接好进出水口后，接通电源即可开始正常工作；

浅层介质过滤器组合式安装（φ1200-φ1600）

一、打开包装，将滤灌2依次排列，上手孔方向一致朝外，以便于装砂、检修；

二、安装出水管1，调整滤罐2位置，使出水管支管和滤罐集水器出水端对齐，装配沟槽式管接头3，将其固定；

三、分别安装三通排污阀8，通过三通排污阀上的箭头方向判断进水端及出水端，将阀的出水端与滤罐布水器的进水端对齐，装配沟槽式管接头3，将其固定；

四、安装进水管7，调整进水管支管位置，使进水管支管和三通排污阀的进水端对齐，装配沟槽式管接头3，将其固定；

五、安装排污管9，将排污管支管和三通排污阀的排污端对齐，装配沟槽式管接头3，将其固定；

六、安装压差开关10、进出水压力表5、6和排气阀4。

浅层介质过滤器组合式安装（φ＞1600）

设备运行逻辑：

◆ 调试程序

5.1、试运行

　　1.检查FQG过滤器被安装在正确的水流方向。

　　2.检查所有管路连接正确且接头牢固。

　　3.检查所有控制线路连接是否正确。

　　4.检查电磁阀阀体一字槽方向是否正确。

　　5.检查压差开关压差数是否正确。（初始值为0.1MPa，根据现场情况可以适当调整其数值）

5.2、启动

　　1.打开进水口总阀、出水口总阀，让水进入过滤器，排气阀向外排气，当排气阀排气结束，代表过滤系统已装满水，检查进水压力，好要求大于0.2MPa。并检查系统密封完好。调整进出水口总阀，保证水压在0.2—0.4MPa之间。注意：系统压力禁止超过0.6MPa，以免损坏过滤器。

　　2.接通电控箱电源，按要求（第六章）进行手动反冲洗。反洗时，三通阀阀体中有少量水排出，属正常现象。

　　3．用手动控制电磁阀依次反冲洗对应的过滤单元，一般要反冲大约10分钟以上。此操作是有效将新沙子中小的杂质反冲出去。

　　4． 等所有过滤单元都强制反冲结束后，调节控制器为自动控制状态。详见电控操作说明书。

　　5．控制器参数设定：

　　①初试设定参考值为：每个FQG单元反冲洗时间30秒；

　　②反冲洗周期：4小时；以后根据运行情况调整相关参数。

◆ 停车程序及排空过滤器

一、手动反冲洗一次通过一次的手动反冲洗来卸掉过滤器压力（可实现一个很短时间的冲洗循环）。

二、关闭过滤器进水总阀。

三、电控箱面板上每个“手动/自动”转换开关全部拨中间位置，并将电控箱面板上“启动/停止” 选择开关切换至“停止”位置。

四、如果想重新启动，参考第五章操作步骤。

◆ FQG全自动浅层过滤器维护及保养

一、每周维护

　　（1）检查进水、出水压力

　　（2）系统有无泄漏

　　（3）控制器是否正确

　　（4）各阀门是否在指定位置

二、每月维护

　　（1）运行并检查压差启动反洗是否正常，若不正常，则疏通高低压信号管。

　　（2）检查并维护反洗阀。

　　（3）检查并维护电磁阀。

　　（4）检查进水、出水压力。

　　（5）查看统计数据，根据统计数据分析系统运行状况并适当优化运行参数，清除运行统计。

三、过冬准备：若系统不运行则排空过滤器和系统内积水。

四、每年砂子维护: 每运行一年，停止过滤系统运行，打开FQG单元上手/人孔，检查沙子的高度和沙子的污染情况，若有必要，更换砂子。石英砂更换方法如下：

　　1．按停车要求，打开下手/人孔，排放沙子；

　　2. 查看过滤单元内部是否完好，水帽接口是否正常，各接水管是否在位；

　　3．装砂：从上手孔装入石英砂，对于精过滤，首先装粗砂子，等到粗砂子将水帽刚刚盖住的时候再装细砂子，细砂装入高度不要小于12厘米，但不要超过规定的装沙线。一般砂层越厚，过滤效果越好，但水头损失和反冲效果变差。

◆ 故障现象及解决方案

◆ 售后服务

非常感谢您对于FQG系列全自动浅层过滤器的支持与信任，我们将热情为您服务，如有任何疑问，请与我们联系。

售后部：0536-4332198   技术部：00536-4233556（周一到周六8:00-17:00）

保修期12个月，在保修期内，无偿提供非人为因素损坏的器件，但严格按照以下条例执行：

n严格按照该用户手册操作及维护过滤器；

n如若没按照该用户手册说明进行的不当使用或安装所造成机械及其他损坏不在保修之列；

n一旦使用非原装配件进行维护，则保修期终止。
