FNGT型水轮机方形逆流式冷却塔
一、简要说明：
GFNL系列方形逆流式冷却塔是国家工业部第四设计院设计产品，我公司引进国际上新的节能制冷设计技术，对本系列冷却塔进行了水轮机改造。此方形逆流式玻璃钢冷却塔采用逆流式气热交换技术。主体采用全钢结构，玻璃钢板护围，塔体设检修扶梯供塔顶设备的正常维护管理。填料采用全新的改性PVC多波纹S波填料，以扩散淋水面积；通过喷淋管道和喷头散溅式的布水方式，实现布水均匀，增强冷却效果。
为了达到水轮机的特殊效果，达到大的节能效率，我公司对本系列产品的外形设计作过局部改进，使其运行更加稳定可靠、主体耐用、装配更方便。
免电能水动环保型冷却塔的技术特点
节能：利用循环水余压推到水轮机带动风扇转动，宛成节少了冷却塔配备分机用电机，并且没有增加循环水泵的电耗，为用户节省了电费。
：水轮机轴产生动能直接驱动风机，不需要通过其它减速器，且随着水流量的变化而风量相应的变化，合气水比较稳定，以便确保冷却效果。
低噪音：取消了传统冷却塔配备电机及减速器，大减低了冷却塔运行是的机械噪声，与电机机械减速传动的冷却塔相比噪声更低，而无电机冷却塔以水为动能，能量转换是在水流道内完成的，控制了声振，水轮机不会发出干扰的噪声。
寿命长：水轮机结构，设计寿命为20年以上。水轮机核心部件所街角和材料为高分子抗腐耐磨材料，转动部分的封装为一次压模加工成型，使转动部分与水轮机水室的水完全隔绝开，保证水轮机能长期在低维护率下运行。
费用低：维修费用低。由于使用水轮机替代电动机及减速器，避免传统冷却塔每年对电动机、减速器及皮带的维护、更换的费用。
水轮机应用于冷却塔的认识
一、水轮机工作是依靠水的压力。认为冷却塔用水轮机要有富余的扬程才能应用。这是一个错误的认识。
凡符合国家标准而在正常运行的冷却塔，进塔的水流一定具有冷却塔用于喷淋布水的压力。水轮机用这个水压即可正常发挥水轮机的工作，不要再额外要求增加有富 余的水压。一般冷却塔的进塔水压不会少于3米。而我厂研发水轮机技术，3米水头即可很好发挥水轮机的效率。所以风是国标运行的冷却塔都可以用水轮机来取 代，包括新装备的冷却塔。
二、水轮机是靠水压来进行工作的。进塔水压被用掉了，流过水轮机以后就没有了水压，无法用于布水。这是一个错误的认识。
水轮机的做功主要有三个能量。一是水流的动能，冷却塔进水，从进入水轮机再到布水器，不流的流速不变，国灰密闭的循环水管路中没有水流被分流出去，没有损 失，动能是质量与速度的乘积，质量不变，速度不变，所以动能不变。在水轮机中速度变化用于做功，但在出水轮机的尾水速度还原了，在水流的全程中动能不会损 失掉，一直保持到布水器的进口。二是势能没有损失，水轮机定位在布水器的上方，它的进出水口处在同一个水平线中，热能是高度与质量的乘积，进出水位高度不 变，所以热能也没有损失。进水轮机时用了热能，在出水轮机时被还原了。
三是压能。压能是水压力与水质量的乘积。压能如果全部被用掉了，还有动能，还有从水轮机尾水管到布水器之间的垂直高度的热能，足够布水的能量，但水轮机不可能全部用掉不能
设计结构
| 水轮机 免电水力驱动冷却塔使一种新型的节能型冷却塔，其核心技术使国际的技术。在水动风机冷却塔中，水轮机用于取代电机作为风机动力源，使风机由原来的电力驱动改为水力驱动。水轮机的工作动力来自水泵的富于扬程，并在保证水轮机技术参数的基础上水泵的电耗不变。水轮机的输出轴直接与风机相连而带动其旋转，达到节能的目的。合理的利用该项技术可对任何带有风机电机的冷却塔进行节能改造。 该产品广泛应用于化工、钢铁、纺织、电力、制药及宾馆、办公楼等各行业。用户一旦采用该产品或利用其核心技术对老塔进行节能改造，即可获得可观的经济效益和社会效益。 |
| 玻璃钢风机 我厂生产的LF系列冷却塔专用玻璃钢风机，叶片材质为环氧玻璃钢，采用空腹结构机翼形设计，内填充发泡塑料，独特的法兰连接比传统的压式连接使风机更轻，电耗更小，稳定性强，可调节角度进而调节风量。 机翼形流线体的设计彻底克服了铝板风叶产生涡流发生高噪声和电耗大的弊端，特殊的制作工艺和严格的平衡校正保证了产品性能的长期稳定性，环氧玻璃钢材质确保了产品的防腐能力，经过特殊固化成型工艺确保了产品的机械强度，使产品更适合于各种恶劣的工作环境。 |
| 冷却塔面板 采用机械拉挤成型的玻璃钢型材，选用常州树脂和泰安玻纤材料加工制作。此拉挤型材强度高、密度高，是仅次于钢板的优良材质。表面平整光滑，外形美观，不需要人工切割。 制作过程中采用耐老化、耐腐蚀、不退色、不龟裂、抗紫外线性能优良的胶衣涂层。 |
| 冷却塔风筒 采用玻璃钢材质风筒，阻燃氧指数≥40，风筒的使用寿命30年。风筒表面平整光滑，整体刚性强，表面具有耐老化、耐腐蚀、不退色、不龟裂、抗紫外线等优良性能；风筒内壁与风机叶尖之间距离控制在30±5mm。 |

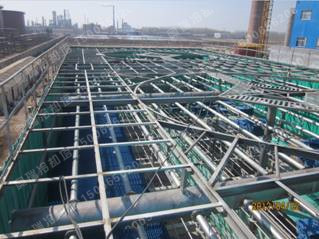

| 冷却塔钢结构 采用先进的良流线技术加工而成，整体结构强度高，结构受力合理。塔体结构具有多向受力性能的效果，能有效的承受集中荷载，非对称荷载，降低了冷却塔的振动（自振频率为12HZ，运行的大振幅0.09mm）。提高了冷却塔抗风荷、抗震能力，具有良好的整体稳定性。塔内主要受力钢件、配水管及检修梯等部件，其防腐问题是整塔质量保证的一个重要环节，本厂为保证质量，所有出厂钢质构件均采用热镀锌进行防腐处理。 |

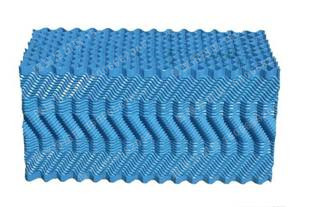

| 冷却塔PVC填料 采用S波填料，材质为改性PVC全新材料，耐温达到80℃。对水的再分配能力大、阻力小，热力性能好。使空气能迅速带走水中的热量，独特的填料流道，使水流在填料表面能形成大面积的流动水膜，延长了水在填料里的冷却时间，提高了水冷却效果。具有风阻系数小、抗老化、不易变形等优点。 性能符合能源部NDGJ88-89“冷却塔塑料淋水填料技术规定”。 |
| 收水器 采用低阻加筋弧形收水器，收水器片采用耐腐蚀的改性PVC材料挤拉成型，材质为全新料。其结构通过改变气流流向，能有效地去除从塔内出来的湿空气水份，按循环水量计的飘水损失达0.001%以下。阻燃氧指数≥40，正常使用条件下，设计使用寿命为10年，保证在70℃温度下不软化变形，在-40℃温度下不脆裂。 |

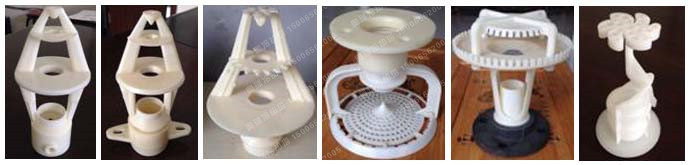

| 冷却塔配水喷头 采用管式配水系统，配水系统具有的防堵塞性能。塔内不同位置喷头的布水流量偏差＜5%，整个配水系统在额定流量的70％～130％内配水均匀。 喷头材质为ABS工程塑料，一次注塑成型，保证水温达到100℃不软化变形，冬季环境温度在－35oC不冻裂脱落； （下图不在本塔使用范围内，需要时由需方告知） |
| |
服务承诺
1）售前积极地为用户选型，介绍产品，技术沟通，并免费为顾客提供技术支持。
2）售中欢迎顾客到公司参观指导，并监督产品与生产进度，以及提出合理的建议；
3）售后承诺对所售产品的保质期为一年/12个月，因供方原因出现的任何产品质量问题，供方免费提供维修服务或更换损坏件；
4）对于设备在运行中出现的问题，供方接到顾客通知后在半小时内做出准确答复，需派技术人员到现场处理的，省内在12小时内到达需方现场，省外依据远近24-48小时到达需方现场。
